ОКС-2

I.Назначение
Станок предназначен для обработок кромок стекла и снятия фасок до 45 градусов. Станок используется при мелкосерийном и единичном производстве (очень хорош для мастерских по резке стекла, т.к. обладает сравнительно небольшими габаритами при его многофункциональности).

Преимущества.

В сравнении с производимыми аналогами:

1. Станок обрабатывает как кромки, так и фацет.

2. Работа станка от сети как 380 В, так и 220 В при доработке.

3. Малая потребляемая мощность от 1 до 3 кВт

4. выбор режима оборотов шпинделя от 1000 до 6000 об/мин

5. Возможность работать инструментом диаметром от 100 до 250 мм

6. Обрабатывает кромки выпуклых и вогнутых деталей

7. Малые габариты



II. Технические характеристики

1. Размеры обрабатываемых листов; мм

· Длина 100-1600

· Ширина 100-1600

· Толщина 2-20

2. Подача стекла - механическая с регулировкой скорости

3. Производительность; м/мин 0,2-3,5

4. Количество головок (шпиндель) 1

5. Ширина фацета; мм до 40

6. Угол фацетирования; градус до 45

7. Помпа подачи

смазочно - охлаждающей жидкости

· Количество 2

· Производительность л/мин 22

· Емкость бака; л 70 и 15

8. Питающая электоросеть:

· Частота, ГЦ 50

· Переменный ток однофазный

· Напряжение, В 220

· Мощность (не более), кВт 3

9. Габаритные размеры, мм

· Длина 3100

· Ширина 950

· Высота 1000



III. Устройство и принцип работы.

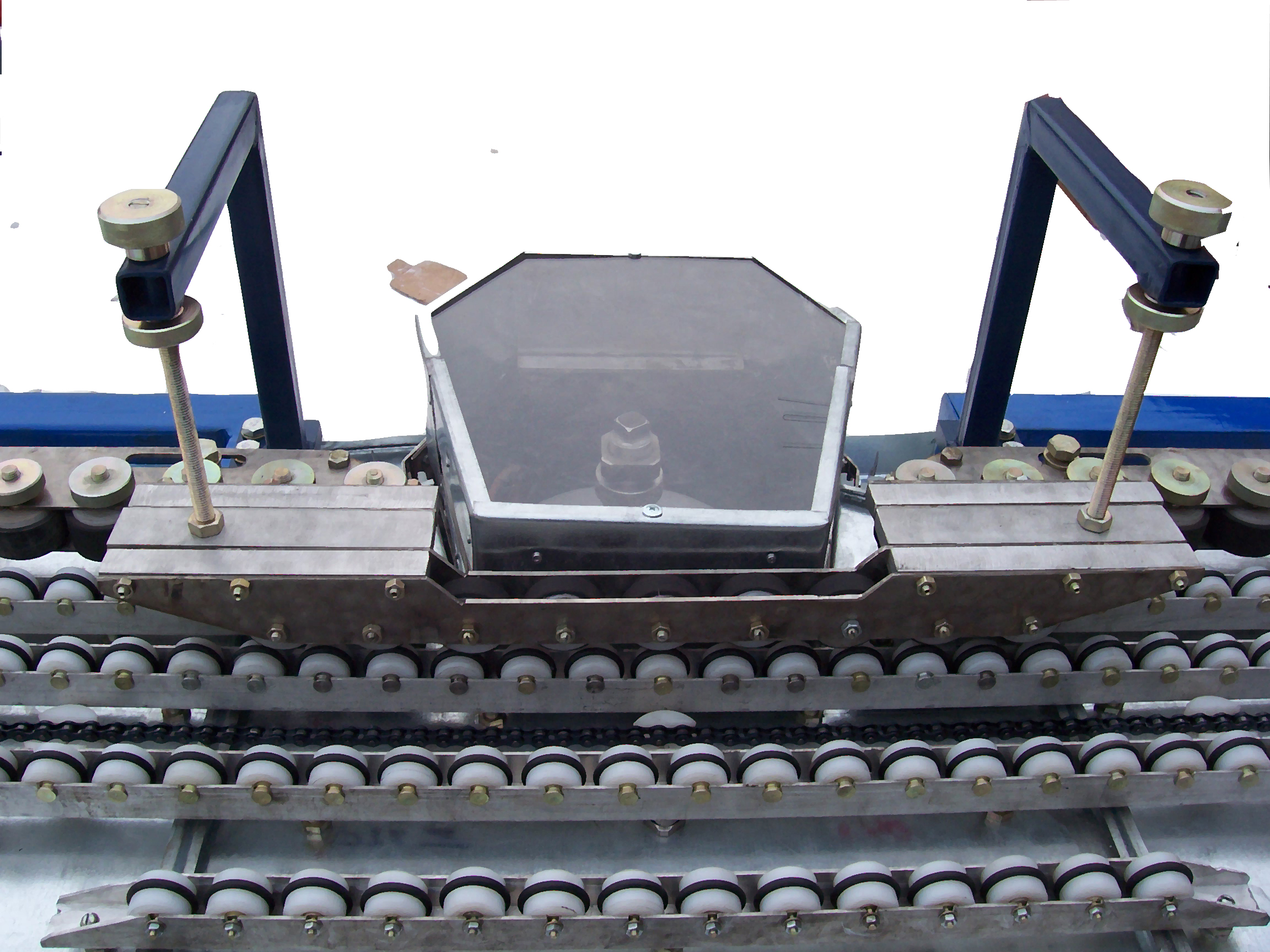

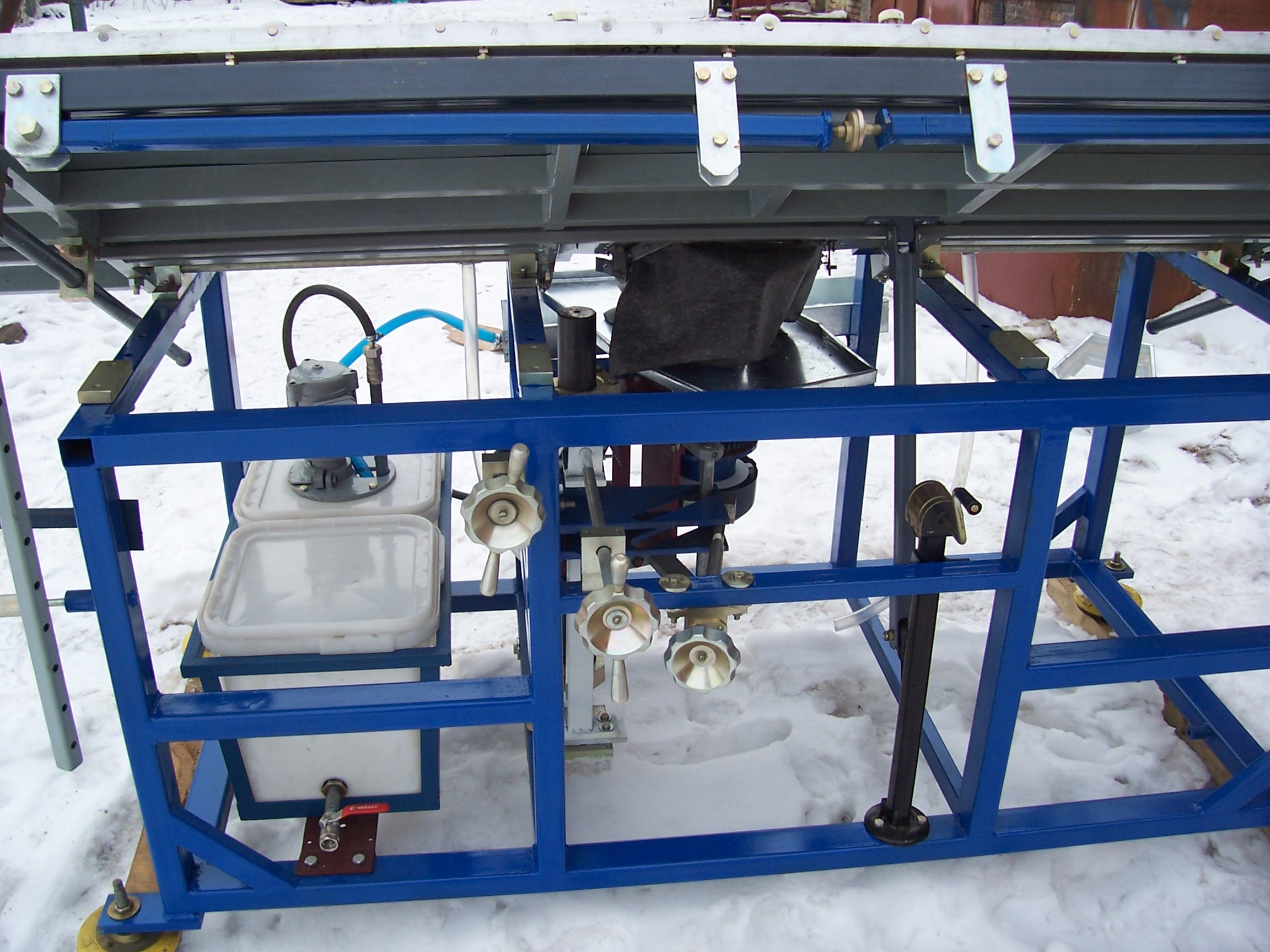

Станок состоит из станины, на которой закреплен основной орган станка - шпиндель, рамы стола на которой расположены упорные и опорные рольганги, привода подачи стекла в зону обработки и бака смазачно-охлаждающей жидкости

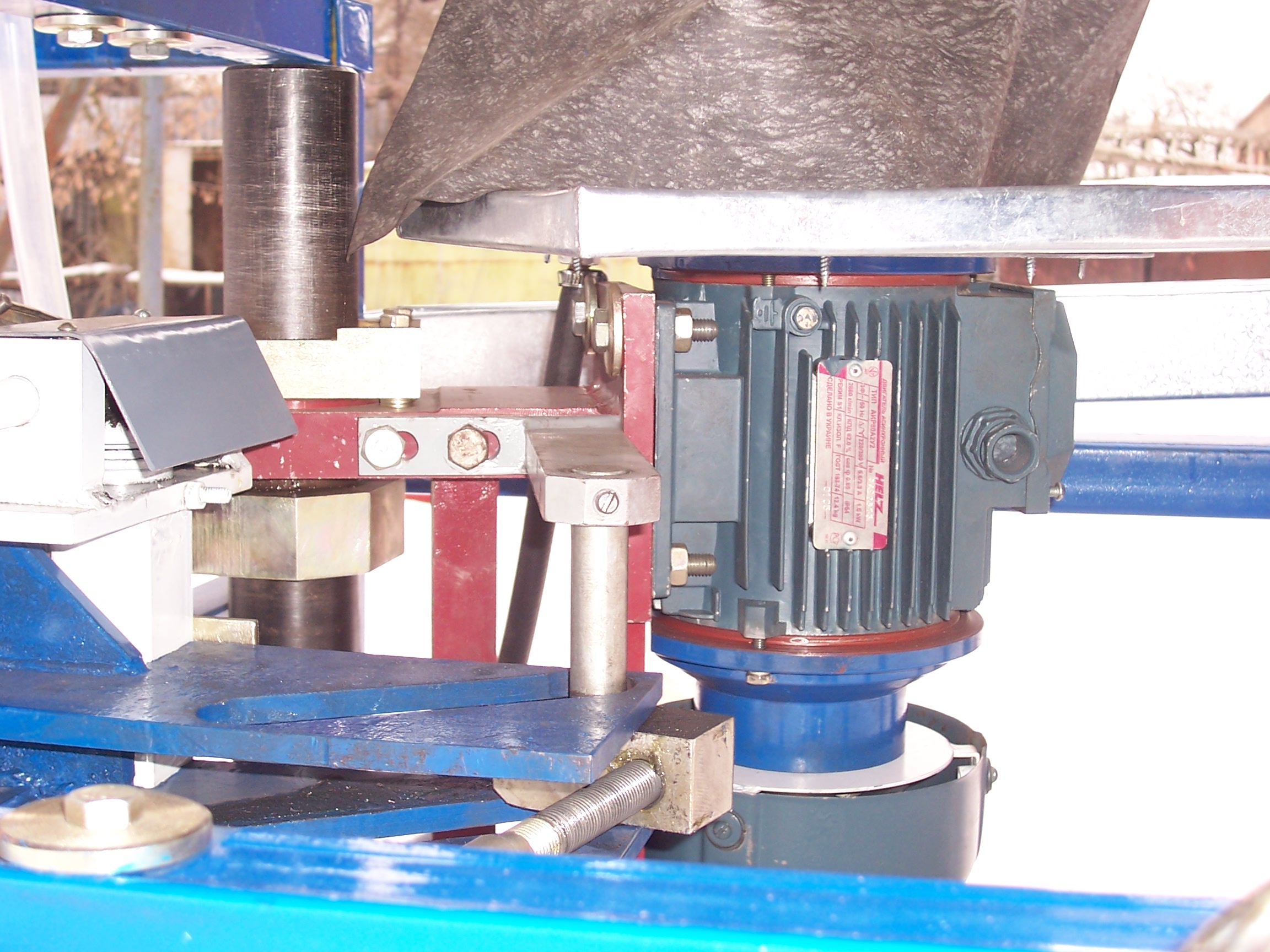

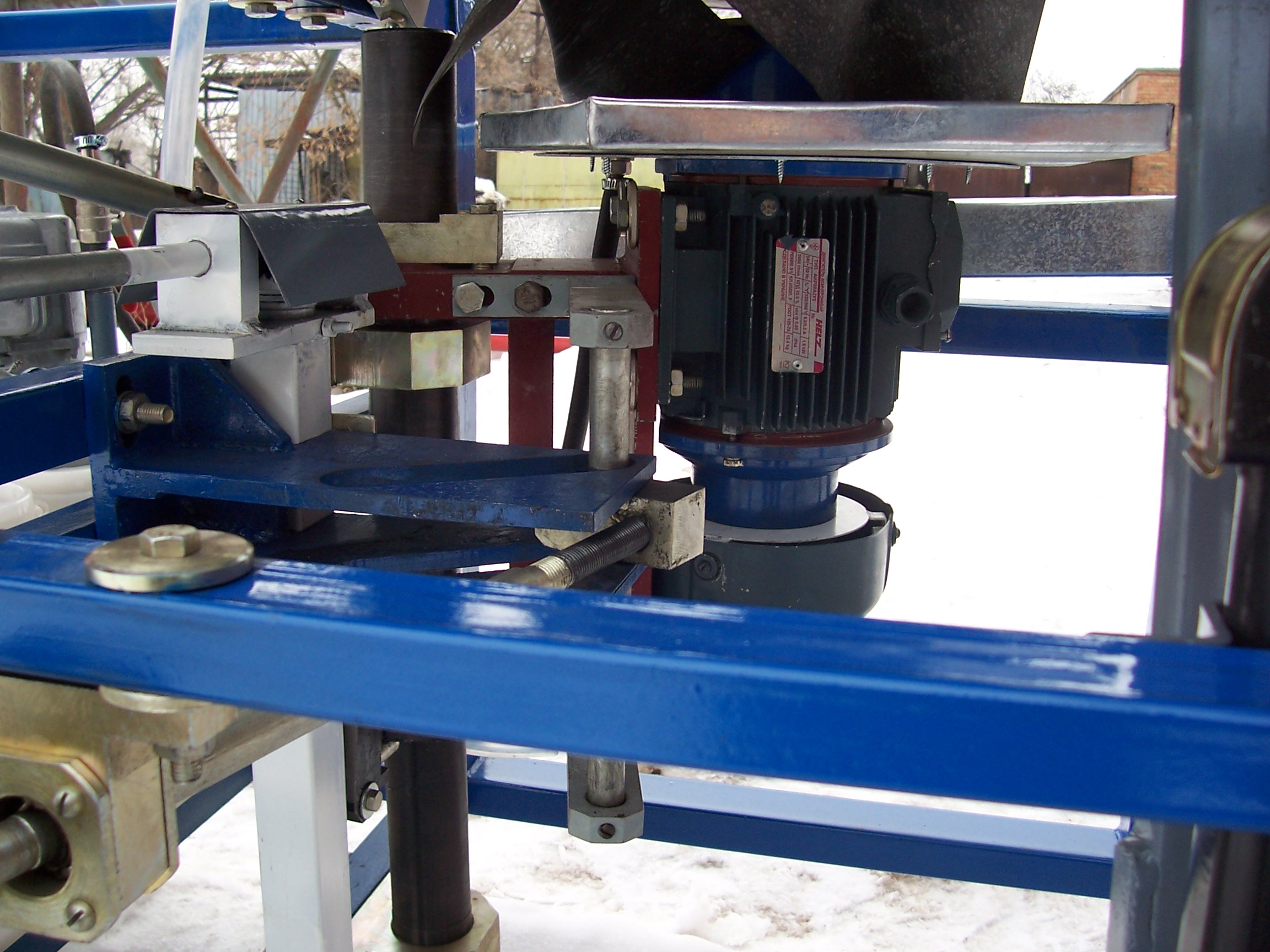

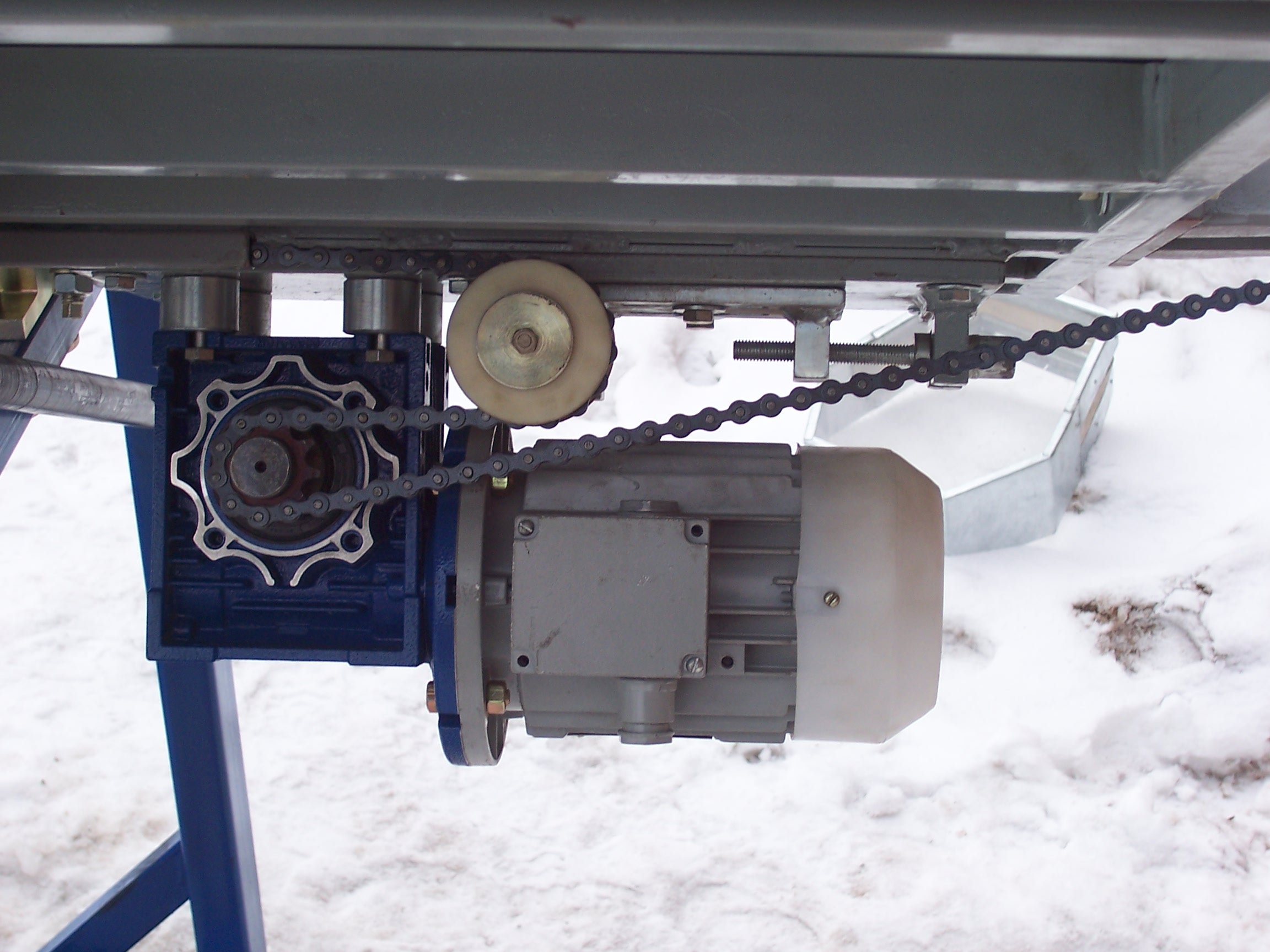

Основное положение рамы стола горизонтальное (для обработок кромок стекла) т.е. перпендикулярное оси вращения шпинделя. В зависимости от угла обработки фацета рама стола поднимается и фиксируется в необходимом положении при помощи двух опорных штанг, расположенных над торцами станины. В опорных штангах расположены фиксируемые отверстия, соответствующие углу наклона стола (а значит фацетированию) 5, 10, 20, 25, 30, 35, 40, 45 градусов. Для более точной регулировки угла фацетирования в опорных штангах вмонтированы винты. При обработке габаритных деталей стол оборудован раздвижным рольгангом. Подача стекла в зону обработки осуществляется цепью, приводимой в движение мотор редуктором с изменяемым числом оборотов и смонтированном на раме стола. Основной орган станка - шпиндель, является продолжением вала - электродвигателя и имеет следующие регулировки при помощи трех маховичков на лицевой части станины:

1. Горизонтальное перемещение (для регулировки глубины реза, а также для компенсации разных диаметров инструмента).

2. Вертикальное перемещение по направляющей (для настройки по толщине обрабатыаемого стекла,

а так же из-за разницы в геометрии используемого инструмента).

3. Фиксатор (позволяющий устранить помехи от естественных люфтов в винтовых передачах при непосредственной обработки стекла).

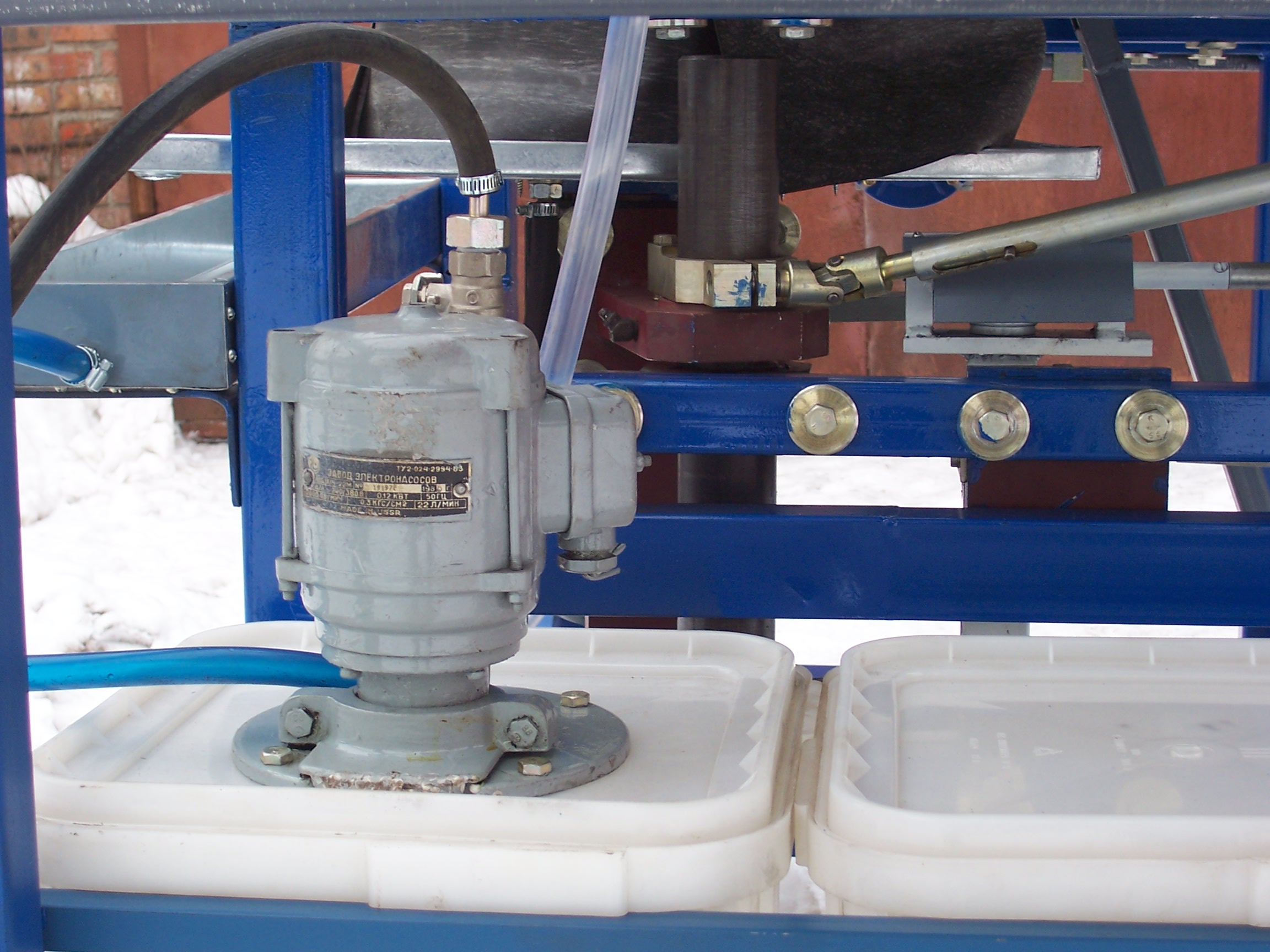

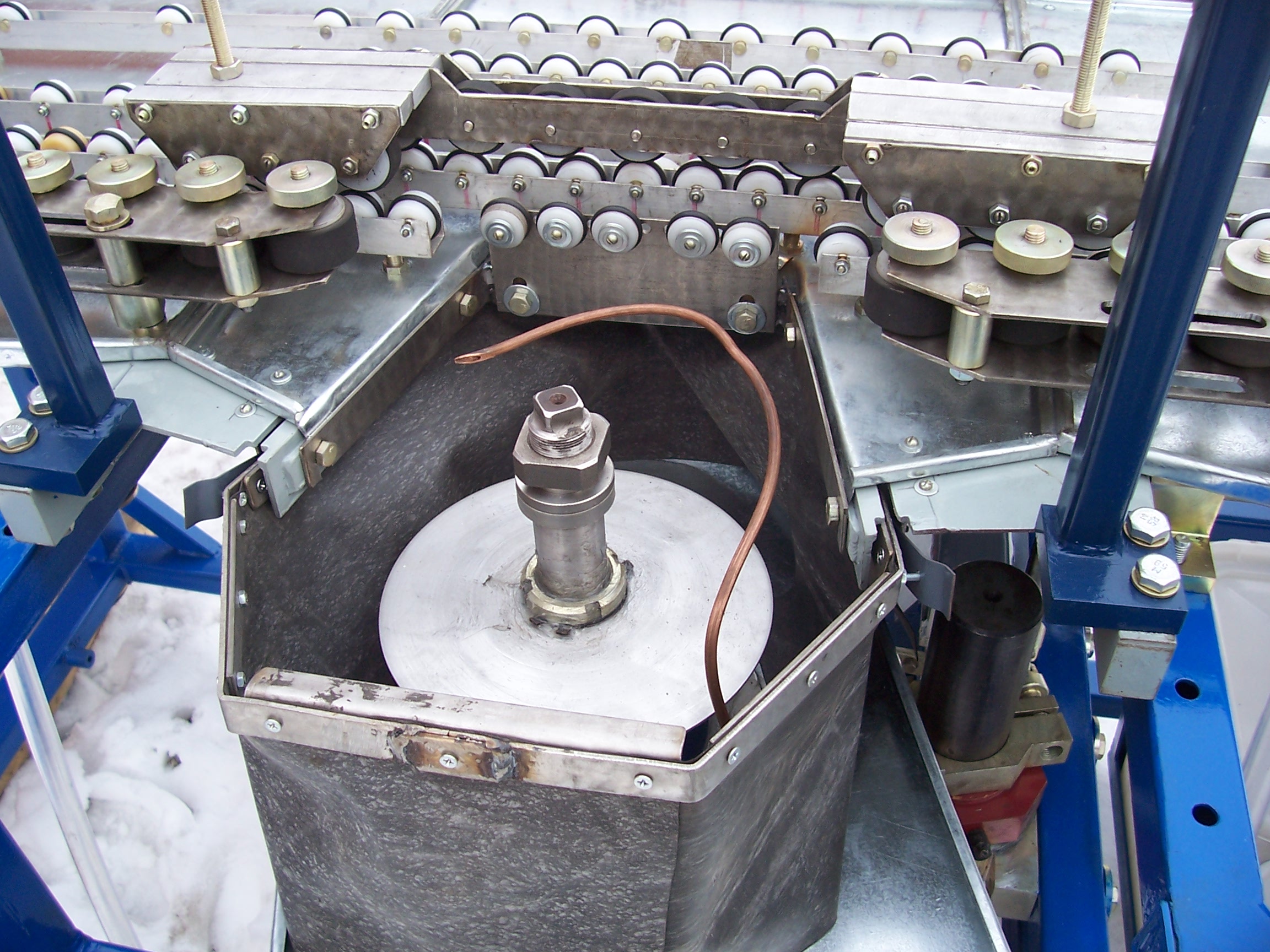

От разброса смазочно-охлаждающей жидкости шпиндель огражден быстросъемным кожухом, а также поддоном для сброса жидкости и направления ее в бак. Смазочно-охлаждающая жидкость находится в двух баках. Одна из полостей предназначена для СОЖ шлифовального инструмента, другая - для полирования. Подача СОЖ осуществляется с помощью насосов.

Цена 200 000 руб

Срок исполнения заказа – 4 месяца со дня авансирования (70% стоимости)

Производитель ООО «Металлоконструкция»
